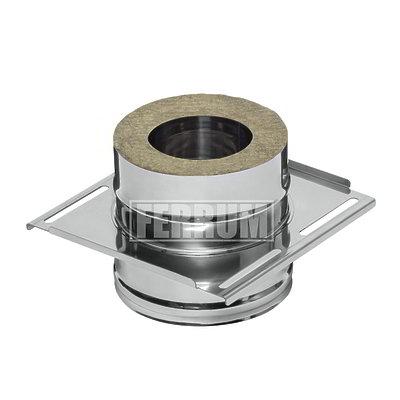

Монтажная площадка Ferrum Ф115х200

Утеплённая опорная деталь: она разносит вес трубы на опорную конструкцию — с неё и начинают собирать наружный дымоход.

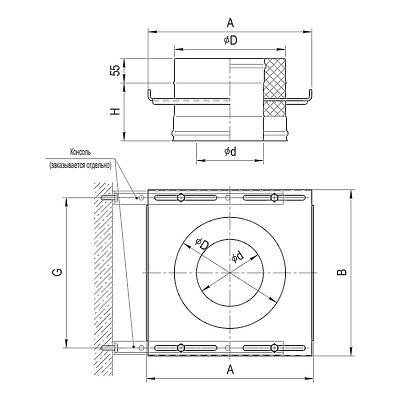

Сама площадка ни на чём не стоит — её кладут на консоли или на напольную опору. Консоли в каталоге есть: К1 с вылетом 280 мм и К2 на 330, 400, 500, 600 и 700 мм, сталь 430, по две штуки. Напольной опоры сейчас нет — уточните наличие, прежде чем считать узел целиком. Металл здесь 1,5 мм, почти вдвое толще обечайки трубы: через площадку идёт весь вес.

Здесь внутренний Ø115 мм при наружном Ø200 мм. Ø115 — самый ходовой выход во всём каталоге: этим патрубком подключаются 263 печи для бани и 49 отопительных печей. Наружный 200 мм. Хомуты под растяжку в «Монтажных элементах» идут размерами Ф197, Ф210, Ф250, Ф280 и Ф300, и «для сэндвича» помечен только Ф197 — берут по наружному диаметру трубы.

Размер Ф115х200 собран почти целиком — из 12 видов деталей раздела здесь 11. Нет только: колено 90°.

Назовите модель печи и высоту трубы — соберём список элементов целиком: +375 29 383 61 30.
